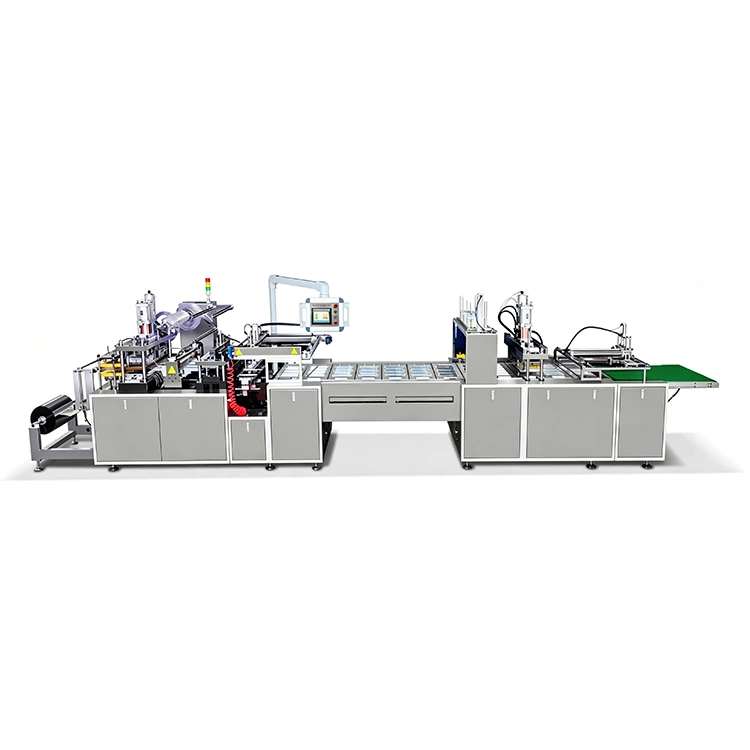

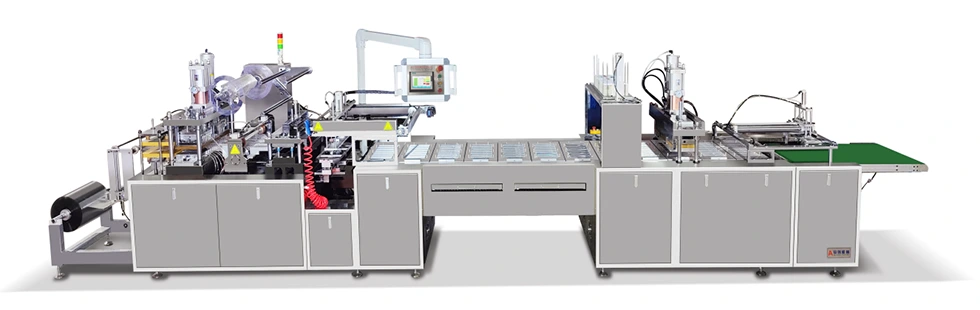

La máquina selladora automática de blister de papel con batería utiliza una estructura de formación y sellado de placa plana para envases blister cardados de media cubierta.
El proceso de envasado comienza con el calentamiento de la lámina de PVC/PET y la formación de la cavidad. Luego, el blíster formado se corta y se transfiere a la placa de cadena, donde se carga el producto y se coloca la tarjeta de papel impresa. El termosellado une el blister a la tarjeta antes de descargar el paquete terminado.
El proceso principal es:

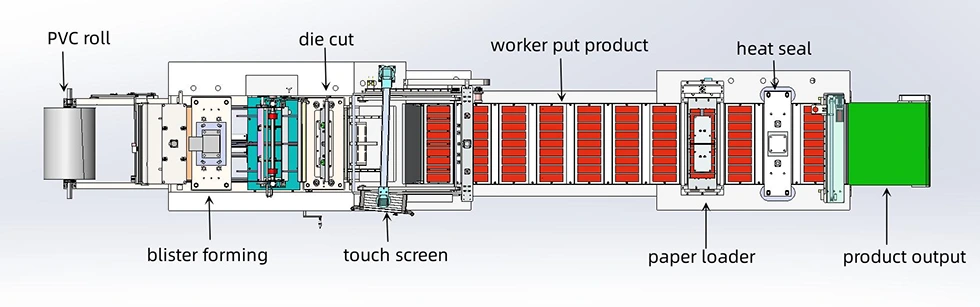

Calentamiento de PVC/PET → Formación de blíster → Servotracción → Corte de blíster → Recolección de desechos → Transferencia de blíster → Carga de producto → Colocación de tarjetas de papel → Sellado térmico → Salida del paquete terminado
La carga manual del producto está incluida en el proceso estándar, mientras que el resto de operaciones de envasado se coordinan mecánicamente.
Nuestra máquina automática de sellado y moldeado de blísteres de papel con batería es adecuada para productos con diferentes formas, tamaños y requisitos de embalaje.
|
Categoría de producto |
Aplicaciones típicas |
|
Productos diarios |
Pegamento, complementos del hogar y pequeños productos de consumo. |
|
Hardware y electrónica |
Baterías, accesorios electrónicos y pequeño hardware. |
|
Papelería |
Lápices, gomas de borrar, líquido corrector y pegamento sólido. |
|
Piezas automotrices |
Pastillas de freno, bujías y otros componentes pequeños. |
|
Productos cosméticos |
Barras de labios y productos de cuidado personal seleccionados. |
|
juguetes |
Pequeños juguetes y productos infantiles envasados. |
El área de formación y las herramientas se pueden seleccionar de acuerdo con las dimensiones reales del producto y el diseño de la tarjeta.
Esto hace que la máquina selladora de moldeo de blísteres de papel con batería sea particularmente relevante para fabricantes y empacadores contratados que manejan más de un tipo de producto cardado.
El conformado consistente depende en gran medida de la estabilidad de la temperatura y la tracción del material.
La máquina AC-600 utiliza energía de calentamiento separada para la sección de formado y la sección de termosellado, con control de temperatura administrado a través del sistema de control de la máquina.
La sección de formación tiene una potencia nominal de 3,5 kW × 2, mientras que la sección de termosellado utiliza 4 kW de potencia de calentamiento.
La máquina también monitorea condiciones tales como:
● Escasez de material de PVC
● Presión de aire insuficiente
● Fallos de componentes eléctricos.
● Anomalías relacionadas con la temperatura
Cuando se detecta una condición anormal, el sistema de control genera una alarma o detiene la operación correspondiente para reducir el riesgo de embalaje defectuoso.
El AC-600 utiliza un sistema de control PLC Mitsubishi con una HMI con pantalla táctil.
La interfaz de control proporciona funciones que incluyen:
● Recuento de producción
● Indicación de fallo
● Recordatorios de mantenimiento
● Iniciar la protección con contraseña
● Monitoreo de temperatura
● Visualización del estado de la máquina
El sistema de alarma ayuda a los operadores a identificar problemas como escasez de material, presión de aire insuficiente o fallas eléctricas sin verificar cada estación manualmente.
Los envases tipo blister cardados rara vez utilizan un molde universal. La cavidad del blíster, la forma de corte y el formato de sellado normalmente cambian con el producto.
Por lo tanto, el AC-600 utiliza herramientas de conformado y troquelado dedicadas para diferentes productos.
El paquete de herramientas suministrado incluye:
● Formando molde
● Molde troquelado
● Manipulador de transferencia de blíster
● Molde superior termosellado × 1
● Cargador de tarjetas de papel
● Moldes inferiores termosellables × 25
La configuración de molde estándar admite una tarjeta de papel de 173 × 139 mm con dos tarjetas por molde.
Para otras dimensiones de tarjetas o diseños de productos, KEDE puede proporcionar las herramientas correspondientes según el formato de embalaje requerido.
Los componentes eléctricos y de control de movimiento seleccionados provienen de marcas industriales establecidas.
|
Componente |
Especificación |
Marca |
|
Motor principal |
2000W-50S |
WALSON |
|
SOCIEDAD ANÓNIMA |
FX3G40MT |
mitsubishi |
|
Módulo extendido |
FX2N-16YT |
mitsubishi |
|
Inversor |
10–50 Hz |
mitsubishi |
|
Botón |
ZB2-BE102C |
Schneider |
|
Contactor de CA |
LC1D3210 |
Schneider |
|
Cilindro de aire |
Serie SCF |
airtac |
|
servomotor |
ISMH1-75B30CB |
Innovación / Delta |
|
Pantalla táctil |
MT6070IH5 |
VinoVer |
|
Controlador de temperatura |
DET 10T / 20T |
Delta |
La configuración exacta de los componentes debe confirmarse en la cotización final de la máquina.
El marco del AC-600 está fabricado con placas de acero soldadas y se somete a un tratamiento de alivio de tensiones para mejorar la estabilidad estructural.
En las zonas de contacto relevantes se utilizan superficies cromadas y de acero inoxidable. Los rieles guía y los componentes de transmisión con acabados de precisión ayudan a mantener un movimiento suave durante el formado, la transferencia y el sellado.
Esta construcción está diseñada para una operación industrial continua manteniendo manejables la limpieza y el mantenimiento de rutina.
|
Parámetro |
Especificación AC-600 |
|
Tipo de máquina |
Máquina automática de envasado en blister de papel |
|
Tipo de embalaje |
Blister Cardado Media Tapa |
|
Velocidad de producción |
10–18 ciclos/min |
|
Máx. Área troquelada |
500 × 180 milímetros |
|
Máx. Profundidad de formación |
50mm |
|
Espesor de PVC/PET |
0,15–0,5 mm |
|
Formación de potencia de calentamiento |
3,5 kilovatios × 2 |
|
Poder de termosellado |
4 kilovatios |
|
potencia total |
15 kilovatios |
|
Consumo de aire |
≥0,5 m³/min |
|
Presión de aire |
0,5–0,8 MPa |
|
Máx. Dimensión del papel |
520 × 200 × 0,5 mm |
|
Peso de la máquina |
2.600 kilogramos |
|
Dimensiones de la máquina |
7700 × 1200 × 1862 milímetros |
|
Fuente de alimentación |
380 V, trifásico, 4 hilos, 50 Hz |
La máquina selladora automática de ampollas de papel con batería está protegida con una película estirable y asegurada en paletas de madera antes del envío.
La entrega estándar está programada dentro de los 60 días posteriores a la confirmación del pago inicial, sujeta a la configuración final de la máquina y los requisitos de herramientas.
El AC-600 se suministra con certificación CE.
La máquina es adecuada para productos pequeños y medianos, como baterías, productos electrónicos, artículos de papelería, ferretería, piezas de automóviles, cosméticos, juguetes y otros bienes de consumo que requieren envases tipo blister con tarjeta.
Está diseñado para envases tipo blíster cardados de media cubierta, en los que un blíster de PVC/PET formado se sella térmicamente a una tarjeta de papel.
La profundidad máxima de formado es de 50 mm, sujeta al producto, material y configuración del molde.
Sí. Los moldes para formar y troquelar se pueden diseñar de acuerdo con las dimensiones del producto, la forma del blíster y el tamaño de la tarjeta de papel.
La configuración estándar puede producir aproximadamente 2700 paquetes/hora con un diseño de molde de dos tarjetas. La producción real varía según el producto y la configuración del molde.
Sí. La disposición de herramientas y carga de tarjetas se puede adaptar a diferentes dimensiones de tarjetas de papel y diseños de embalaje.
El rango de espesor del material PVC/PET especificado es de 0,15 a 0,5 mm.
La máquina estándar utiliza un PLC Mitsubishi FX3G40MT con una HMI con pantalla táctil.
Sí. El AC-600 se suministra con certificación CE.
Sí. KEDE brinda asistencia de instalación y prueba, servicio de garantía y soporte técnico a largo plazo. También se puede organizar el servicio de ingeniería en el sitio cuando sea necesario.
